Техническая характеристика АА-70(7310)-220

Техническая характеристика АА-70(7310)-220



Габаритные размеры, мм:
длина	14370
ширина	3160
высота	3650
Масса с полной нагрузкой, кг, не более	43300
Вместимость цистерны для воды, л	9460-9500
Порошковая установка:
количество порошка, кг	2160-2200
марка порошка	К-30, ПСБ или ПС-1
подача порошка, кг/с:
лафетным стволом	30-40
ручным стволом с рукавной линией 40 м	2-2,5
дальность струи при выдаче порошка лафетным стволом, м	30-40



Основным конструктивным отличием является наличие порошковой установки на автомобиле АА-70(7310)-220, за счет чего уменьшена емкость цистерны для воды.

Порошковая установка состоит из сосуда для порошка, закрепленного к раме, баллонов со сжатым воздухом и порошковых коммуникаций. Сосуд для порошка представляет собой сварной цилиндр из листовой стали с эллиптическими днищами. В верхней части сосуда имеется люк для загрузки порошка, осмотра и ремонта внутренней поверхности. В крышку люка вмонтирован штуцер для подсоединения загрузочного рукава. В нижней части сосуда имеются люк для выгрузки остатков порошка и две пробки для слива конденсата из-под аэроднища. Внутри сосуда установлены решетки, на которые уложены полотна аэроднища, сифон для подачи порошка на лафетный ствол и трубы для подачи порошка на ручные стволы. Для предотвращения попадания при загрузке в сосуд порошка гранул, превышающих допустимый размер, в горловине верхнего люка установлена сетка.

Коммуникации порошковой установки предназначены для подачи сжатого воздуха в сосуд и выдачи порошка под давлением через лафетный или ручные стволы. Коммуникации состоят из батареи баллонов со сжатым воздухом, коллектора высокого и низкого давлений, запорной, предохранительной и измерительной арматуры, трубопроводов различного сечения.







Техническая характеристика порошковой установки



Сосуд для порошка:
конструкция........	сварная из листовой стали
расчетное избыточное давление, МПа	0,4
Система загрузки порошка	вакуумная
Вакуум-насос	ротационный РВН-40-350
Система выдачи огнетушащего порошка: способ выдачи	сжатым воздухом
источник сжатого воздуха	баллоны высокого давления
число баллонов, шт	4
вместимость баллона, л	50
давление в баллоне, МПа	15,0
" срабатывания предохранительного клапана, МПа:
" высокого давления	15,5-16,5
" низкого "	0,44-0,46



Пожарный аэродромный автомобиль АА-40(43105), мод. 189, предназначен для тушения пожаров на ВС, проведения аварийно-спасательных работ на месте авиационных происшествий, для тушения пожаров на объектах предприятий ГА. По эффективности он существенно превосходит пожарные автомобили АА-40(131)-139 и ЛД-40(375)-Ц1А, эксплуатируемые на аэродромах гражданской авиации.

Пожарно-техническое оборудование автомобиля (рис. 52) смонтировано на шасси КамАЗ-43105 и включает: теплоизолированную цистерну для воды и бак для пенообразователя; насосный отсек с приводом насоса от двигателя шасси через коробку отбора мощности; стационарный водопенный лафетный ствол; установку для тушения пожаров на самолетах, смонтированную на бампере шасси; кузов с пожарно-техническим вооружением; систему электрообогрева цистерны и насосного отсека; специальную площадку оператора для управления лафетным стволом вручную.

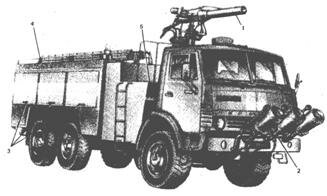

Рис. 52. Пожарный аэродромный автомобиль АА-40(43105)-189:



1 - лафетный ствол; 2 - УТПС; 3 - отсеки для оборудования; 4 - пожарное оборудование;

5 - площадка для оператора



Включение насосной установки и подача огнетушащего состава возможны на ходу автомобиля. Управление лафетным стволом и водопенными коммуникациями может осуществляться вручную и дистанционно из кабины расчета.



Техническая характеристика АА-40(43105)-189



Тип шасси	КамАЗ-43105
Колесная формула	6´6
Мощность двигателя, кВт	154
Максимальная скорость, км/ч	85
Время разгона от 0 до 60 км/ч, с	25
Масса с полной нагрузкой, кг	15530
Количество огнетушащих составов, л:
воды	3950±50
пенообразователя	250
Тип насоса	ПН-40У
Подача огнетушащих составов, л/с:
воды из лафетного ствола	40
раствора " "	40
" из УТПС	35-40
Габаритные размеры, мм:
длина	9300
ширина	2500
высота	3600
Состав боевого расчета, чел	3



Эксплуатация и техническое обслуживание пожарных автомобилей. Грамотное использование пожарной техники, высокий уровень ее технического состояния, хорошая подготовленность личного состава пожарно-спасательных расчетов в значительной мере способствуют успешному выполнению задач по обеспечению пожарной безопасности полетов и объектов предприятий ГА. Боевая готовность пожарного автомобиля определяется технически исправным состоянием всех его узлов, систем и агрегатов, заправкой горюче-смазочными материалами, водой, пенообразователем и всеми другими огнетушащими составами, укомплектованностью пожарно-техническим вооружением и инструментом.

Правильная эксплуатация пожарной техники заключается в использовании ее исключительно по прямому назначению с соблюдением установленных технических норм и правил, обеспечивающих постоянную боевую готовность и безотказную работу в любых условиях. Порядок содержания, эксплуатации, технического обслуживания и ремонта пожарной техники определяются Наставлением по эксплуатации пожарной техники (ГУПО МВД), приказами и указаниями МГА, распоряжениями и рекомендациями ГУПО МВД СССР, а также техническими инструкциями заводов-изготовителей автомобилей и пожарного оборудования.

Руководители подразделений военизированной охраны ГА, их заместители по пожарной службе и водители-бригадиры несут ответственность за эксплуатацию пожарной техники, постоянную боевую готовность пожарных автомобилей, средств пожаротушения и правильное их использование, организацию технического обслуживания, ремонта, учета работы, а также за техническую подготовку личного состава, проведение мероприятий по охране труда и предупреждению дорожно-транспортных происшествий.

Для этого необходимо:

знать наставления, приказы и указания по эксплуатации, техническому обслуживанию, ремонту и хранению техники;

организовывать и руководить работами по техническому обслуживанию и ремонту автомобилей, следить за своевременной постановкой автомобилей на техническое обслуживание в соответствии с утвержденным графиком;

знать устройство автомобилей, технологию их ремонта и технического обслуживания;

регулярно проводить занятия с водительским составом по изучению устройства, правил эксплуатации и технического обслуживания автомобилей;

организовывать своевременное испытание пожарно-технического вооружения;

лично проверять содержание, техническое состояние и готовность автомобилей, пожарных рукавов и пожарно-технического вооружения;

проводить обучение и проверять на практике знания личным составом пожарной техники;

изучать, обобщать и внедрять в практику работы подразделения передовой опыт по эксплуатации и ремонту пожарной техники.

Высокая ответственность возлагается на начальников пожарно-стрелковых караулов, руководителей расчетов, операторов и водителей пожарных автомобилей, служебной обязанностью которых являются ежедневная при приеме и сдаче дежурства тщательная проверка технического состояния техники, пожарно-технического вооружения и обеспечение в процессе дежурства постоянной их готовности к работе в любых условиях и обстановке.

Водитель пожарного автомобиля кроме овладения навыками и знаниями, предусмотренными квалификационной характеристикой водителя второго, или первого класса, обязан:

знать материальную часть, технические возможности и правила эксплуатации закрепленного за ним автомобиля;

уметь уверенно водить автомобиль, работать со специальными агрегатами и оборудованием;

знать сроки и объем работ по техническому обслуживанию автомобиля, уметь выполнять работу по обслуживанию и ремонту специальных агрегатов и пожарно-технического вооружения;

содержать автомобиль в исправности и постоянной боевой готовности, уметь определять и устранять эксплуатационные неисправности механизмов, агрегатов и приборов пожарных автомобилей;

знать и строго соблюдать порядок езды на аэродроме и правила дорожного движения;

выполнять установленные правила производственной санитарии, техники безопасности при техническом обслуживании, содержании и вождении пожарных автомобилей, а также при обращении с эксплуатационными материалами;

своевременно заполнять первичную документацию учета работы и технического обслуживания пожарных автомобилей.

Пожарные автомобили, состоящие на вооружении в подразделениях военизированной охраны ГА, могут использоваться только для учебных целей и выполнения оперативных задач по тушению пожаров. Использование пожарных автомобилей для выполнения работ, не связанных с обеспечением пожарной безопасности полетов и объектов, запрещается. Пожарный автомобиль, поступивший в эксплуатацию в подразделение, должен быть исправным, укомплектован всем необходимым оборудованием, принадлежностями, инструментом и документами. Новый пожарный автомобиль принимает комиссия в составе представителей подразделения военизированной охраны и автобазы предприятия ГА. Назначенная комиссия обязана проверить: укомплектованность автомобиля; техническое состояние автомобиля (внешним осмотром, проверкой работы двигателя, специальных агрегатов, испытанием на ходу); наличие технической документации. Результаты приемки автомобиля комиссия оформляет актом, один экземпляр которого направляется в инспекцию (ст. инспектору) военизированной охраны ГА.

На каждый пожарный автомобиль заводится формуляр, который является дополнением к техническому паспорту и предназначен для отражения конструктивной и эксплуатационной характеристик, а также его технического состояния и основных показателей по использованию в течение всего срока эксплуатации. После приемки пожарного автомобиля в плановом порядке выполняются работы по подготовке его к вводу в боевой расчет.

В перечень мероприятий, выполняемых перед вводом пожарного автомобиля в эксплуатацию, следует включать:

1. Детальное изучение руководителем подразделения, заместителем по пожарной службе и водителем-бригадиром особенностей конструкции пожарного автомобиля и установленного на нем специального оборудования. Изучение автомобиля проводится в объеме, необходимом для проведения занятий с водительским составом и боевыми расчетами, закрепленными для дальнейшей работы (дежурства) на данном автомобиле.

2 Осмотр автомобиля. При этом необходимо:

проверить и подтянуть крепления сборочных единиц шасси, мотор насосного агрегата (МАЗ-7310, мод. 160.01.220), трубопроводов, запорной арматуры водопенных коммуникаций, цистерны, пенобака;

проверить и подтянуть соединения топливопроводов, гидропривода, пневмосистемы и системы выпуска газов;

проверить надежность крепления и исправность электрооборудования, электропроводки и отсутствие повреждений электроизоляции.

3. Проверку и выполнение работ по смазыванию автомобиля в соответствии с картой смазывания.

4. Проверку и регулировку всех систем и агрегатов в соответствии с регулировочными показателями, указанными в инструкциях заводов-изготовителей шасси и пожарного автомобиля

5. Обкатку и проверку технического состояния автомобиля. Обкатка автомобиля включает в себя пробег протяженностью 1000 км (включая обкатку завода-изготовителя), работу коробки отбора мощности и насоса при подаче воды с продолжительностью и на режимах, соответствующих рекомендациям завода-изготовителя.

6. Проверку пожарного автомобиля в работе по подаче воды, воздушно-механической пены и других огнетушащих составов. Испытание автомобиля на работоспособность производится с участием всего состава расчетов с целью приобретения практических навыков в работе с пожарно-техническим вооружением.

7. Осмотр и испытание пожарно-технического вооружения, отработку требуемой документации по каждому виду вооружения.

8. Проведение после обкатки и проверки автомобиля в работе технического обслуживания № 1, смену смазки в агрегатах и выполнение смазочных работ согласно карте смазывания.

9. Укомплектование пожарно-техническим вооружением, заправку емкостей и проведение контрольного пробега автомобиля с полной его нагрузкой. Укладка пожарно-технического вооружения в отсеках кузова автомобиля и крепление его должны исключать возможность изнашивания от трения при движении автомобиля и порчи от металлических конструкций кузова.

Результаты обкатки и другие выполненные работы по подготовке автомобиля к вводу в боевой расчет заносят в формуляр. О постановке пожарного автомобиля в боевой расчет издается приказ. Приказ объявляется руководителю расчета и водителю, закрепленному за автомобилем, которые несут полную ответственность за его боеготовность.

В процессе эксплуатации организуется постоянный контроль за техническим состоянием, правильностью использования, содержанием, обслуживанием и боевой готовностью пожарной техники и оборудования.

Контроль осуществляется: при осмотрах должностными лицами подразделения военизированной охраны предприятий ГА; при годовых технических осмотрах, проводимых представителями ГАИ; при проверках служебной деятельности подразделений представителями МГА, УГА и должностными лицами руководящего состава предприятий ГА; во время общественных смотров.

Во время контрольного осмотра подлежат обязательной проверке состояние всех агрегатов и механизмов, наличие и исправность пожарно-технического вооружения, принадлежностей, наличие горючего в баках и смазки в агрегатах, инструмента водителя, заправленность автомобиля огнегасящими веществами, а также уровень профессиональной подготовки водительского состава и членов боевого расчета.

Руководитель подразделения военизированной охраны контрольный осмотр техники обязан проводить не реже 1 раза в квартал, заместитель по пожарной службе ежемесячно, водитель-бригадир ежедневно. Начальник дежурного караула и руководитель пожарно-спасательного расчета контрольный осмотр техники проводят каждый раз при заступлении на дежурство.

По результатам контрольных проверок автомобилей и пожарно-технического вооружения дается оценка их технического состояния и при необходимости принимаются практические меры к устранению выявленных недостатков.

Есть значительные особенности в организации эксплуатации пожарных автомобилей в различное время года. От своевременной специальной подготовки техники и личного состава зависят надежность работы и боевая готовность пожарных автомобилей в летний и зимний периоды. Подготовка автомобилей к сезонным условиям эксплуатации, как правило, проводится: к эксплуатации в летний период с 15 марта до 15 мая; к эксплуатации в зимний период с 15 сентября по 15 ноября. С водительским составом и членами расчетов организуются специальные занятия перед предстоящими сезонами года. Обучение личного состава обязаны проводить руководители подразделений, их заместители и водители-бригадиры. Для проведения занятий по особенностям сезонной эксплуатации техники могут привлекаться опытные водители подразделений.

В тематику специальных теоретических и практических занятий включаются следующие вопросы:

порядок подготовки пожарных автомобилей к эксплуатации в предстоящий период, особенности их обслуживания и содержания;

порядок запуска холодного двигателя при низкой температуре и средства, облегчающие его запуск;

средства обогрева (охлаждения) и поддержания нормальной температуры двигателя в движении и на стоянках;

способы и особенности вождения автомобилей;

способы и средства повышения проходимости автомобилей;

применяемые сезонные сорта топлива и смазок;

меры безопасности при подогреве автомобиля, прогреве двигателя и при обращении в зимний период с ядовитыми низкозамерзающими охлаждающими жидкостями;

эксплуатационные материалы и нормы их расходования;

изучение схемы аэродрома, кратчайших маршрутов и правил движения.

По завершению занятий от водителей принимаются зачеты по знанию ими правил эксплуатации и технического обслуживания пожарных автомобилей в различное время года. Не сдавшие зачеты водители к управлению автомобилями не должны допускаться.

Техническое обслуживание организуется по планово-предупредительной системе, основанной на обязательном выполнении работ по уходу за пожарными автомобилями и пожарно-техническим вооружением. Проведение обслуживания пожарных автомобилей на высоком профессиональном техническом уровне обеспечивает: постоянную техническую исправность, боевую готовность, безотказность автомобилей и безопасность их движения; увеличение межремонтных пробегов, уменьшение интенсивности изнашивания деталей; выявление неисправностей и своевременное их устранение; экономию в расходовании горюче-смазочных и других эксплуатационных материалов; надлежащий внешний вид.

Периодичность и вид технического обслуживания пожарных автомобилей определяются утвержденным графиком, разрабатываемым в каждом подразделении на предстоящий год, который должен являться строго обязательным к выполнению. Техническое обслуживание производится закрепленными за автомобилем водителями и боевыми расчетами под руководством руководителя расчета и водителя-бригадира.

Техническое обслуживание пожарных автомобилей состоит из следующих видов:

ежедневного технического обслуживания;

технического обслуживания на пожаре или учении;

технического обслуживания по возвращении с пожара или учения;

технического обслуживания № 1 (ТО-1);

технического обслуживания № 2 (ТО-2);

сезонного технического обслуживания.

Ежедневное техническое обслуживание проводится при смене караулов и выполняется водителями и боевыми расчетами сменяющей и заступающей на дежурство смен караула. При смене караула полная проверка технического состояния и исправности пожарного автомобиля производится совместно сдающим и заступающим на дежурство водителями. Комплектность и исправность пожарно-технического вооружения проверяют заступающий на дежурство состав боевого расчета и руководитель расчета. Все работы по техническому обслуживанию автомобиля на пожаре и по возвращении в команду выполняют водитель и личный состав боевого расчета. Техническое обслуживание № 1 проводится после пробега 1000 км (приведенных) или после 20 ч работы мотор-насосного агрегата, но не реже 1 раза в месяц. Техническое обслуживание № 2 проводится после пробега 5000 км (приведенных) или после 100 ч работы мотор-насосного агрегата, но не реже 1 раза в год. Сезонное техническое обслуживание проводится 2 раза в год.

Объем операций и перечень работ для различных видов технического обслуживания определяются "Наставлением по эксплуатации пожарной техники" и инструкциями заводов-изготовителей пожарных автомобилей и пожарного оборудования. О всех выполненных работах по техническому обслуживанию автомобилей производится запись в журнале с росписью водителей или других специалистов, выполнявших работы.

К техническому состоянию пожарных автомобилей предъявляются повышенные требования. Хорошее техническое состояние автомобилей может быть достигнуто их грамотным использованием, своевременным и качественным обслуживанием и надлежащим хранением. Пожарный автомобиль, состоящий в боевом расчете или прошедший любой из. видов технического обслуживания, должен отвечать следующим основным требованиям:

быть чистым, исправным, отрегулированным, смазанным и заправленным полностью положенными эксплуатационными материалами;

быть укомплектованным исправным пожарно-техническим вооружением;

не иметь подтеканий топлива, смазочных материалов, воды, пенообразователя и других жидкостей;

двигатель должен безотказно и легко запускаться стартером и устойчиво работать на различных режимах;

системы питания, зажигания, газораспределения, тормозов, смазки, охлаждения, управления автомобилем и насосом должны быть исправными и надежными в работе;

развал, схождение передних колес и давление воздуха в шинах должны соответствовать установленным нормам;

свето- и электрооборудование и все контрольные приборы должны быть исправными;

крепления агрегатов автомобиля и пожарно-технического вооружения должны быть исправными и надежными;

свободный ход педалей, рычагов управления, а также рулевого колеса должен соответствовать норме.
